Замена задних амортизаторов мазда 6

Добавил пользователь Валентин П.
Обновлено: 19.09.2024

Заменяйте пружину при механическом повреждении или значительной осадке. Признаки осадки:

- видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, возникшие в процессе эксплуатации;

- сильно выраженные следы соударения витков пружины.

Заменяйте пружины в комплекте (левую и правую одновременно).

Работу удобнее выполнять с помощником, установив автомобиль на подъемнике.

1. Если вы заменяете пружины на подъемнике, для удобства выполнения работ снимите колесо со стороны заменяемой пружины, установите под нижний рычаг опоры и опустите автомобиль, слегка нагрузив подвеску.

3. Выверните болт крепления амортизатора к кулаку задней подвески, извлеките болт

(см. «Замена амортизатора задней подвески- с. 182) и отведите амортизатор в сторону, чтобы он не мешал работать.

Во избежание изгиба штока не отводите амортизатор в сторону на большее расстояние, чем это необходимо для работы.

4. Установите приспособление для сжатия пружин.

5. Разгрузите подвеску автомобиля, убрав опоры из-под нижнего рычага (если работаете на подъемнике), или поднимите автомобиль (при использовании домкрата) и снимите пружину.

При отсутствии приспособления для сжатия пружин нагрузите подвеску, установив опору под задний нижний рычаг. Выверните и извлеките болт крепления наружного конца заднего нижнего рычага к кулаку.

. аккуратно разгрузите заднюю подвеску автомобиля и снимите пружину, отжав вниз нижний рычаг подвески.

При снятии пружины с правой стороны необходимо дополнительно отвернуть гайку крепления стойки датчика электрокорректора света фар к кронштейну заднего нижнего рычага.

. и отвести стойку в сторону.

Видео по теме "Мазда 6 (2008+). ЗАМЕНА ПРУЖИНЫ ЗАДНЕЙ ПОДВЕСКИ"

Mazda 6 Замена зад. амортизаторов Mazda 6 замена задних сайлентблоков нижний поперечный рычаг. Ремонт автомобиля. Авто - ремонт мазда 6 GG установка пружины

Преамбула Стук сзади просто одолел.При этом ходовая была проверена не один раз.Все сайленты целые, трещин нет.Амортизаторы отрабатывают, а стук никуда не уходит.Методом логических размышлений были приговорены именно аморты, ибо больше там стучать нечему.
ФабулаПочему я взял Lynxauto.
Выбор амортизаторов(как и выбор масла наверное) это как вопрос религии.Кто-то признает только оригинал каябу в маздовской упаковке, по 7500 за штуку.Кто-то просто каябу в два раза дешевле, но без надписи мазда.Мне хотелось комфорта, ибо за год владения мазда вытрясла из меня всю душу.Я не летаю по трассе over 200 км/ч и мне не нужен bilstein b4 c типа "супердержаком".Я хотел помягче и именно поэтому я взял Lynx.Lynx это не Китай, не Корея и не Тайвань.Это японский бренд и качество изготовления, как я потом убедился отменное.Итак стойки куплены, значит нужно быстро бежать ставить))
Напросился к друзьям на подъемник-с ямы менять не очень удобно.Поднимаем тачку, скидываем колеса.Откручиваем один болт снизу

Затем три верхних болта крепления чашки амортизатора к кузову

После нехитрых, да не шучу)))очень хитрых движений вынимаем старый аморт вместе с чашкой.И зажимаем в тисы

Удаляем старый амортизатор.А вот и новые красавцы

Обязательно прокачиваем новые амортизаторы вверх-вниз с десяток раз!Прикручиваем новый аморт к чашке и водружаем на законное место.Аналогично поступаем со второй стороной.Прикручиваем колеса, опускаем машину и вуаля.Работы максимум минут на 40.

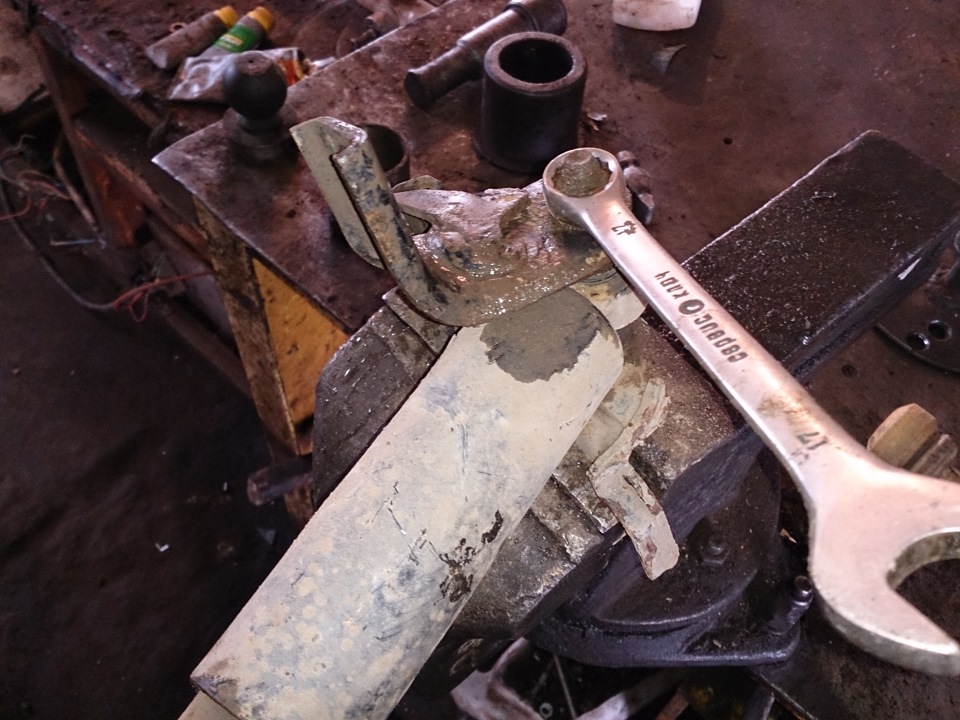

Кстати старые амортизаторы вполне рабочие, а вот сайлентблоки креплений в труху

Сайлент внутри просто болтается.Отсюда и стук.Пробная поездка и о чудо!Я наконец обрел гармонию)))Плавно, тихо, а главное мягко!
Возникает мысль продолжить нашу дружбу с Маздой еще на год!

Mazda 6 GH

Замена амортизаторов Мазда 6 GH может потребоваться при ухудшении эксплуатационных характеристик.

Снять стойку необходимо и в случае выхода из строя опорного подшипника, пружины, механических повреждений пыльников Mazda 6 GH и так далее. Рассмотрим основные признаки неисправности амортизационных стоек, а также порядок их смены.

Признаки износа амортизационных стоек

Определить необходимость замены амортизаторов Mazda 6 GH можно по следующим визуальным признакам:

потёки масла по стойке;
механические повреждения или износ сайлентблоков;
разрушение фиксирующих элементов или непосредственно корпуса амортизатора;
неравномерный износ шин.

Также неисправность амортизационных стоек передних сопровождается следующими эксплуатационными изменениями Мазда 6 GH:

в момент разгона или торможения раскачивается кузов;
при прохождении поворотов отмечается крен Mazda 6 GH в поперечном направлении;
отсутствие прямолинейного движения – машину утягивает влево или вправо;
повышенный тормозной путь;
в ходе поездки наблюдается ухудшение самочувствия (тошнота, головокружение и так далее).

Амортизационные стойки изнашиваются и теряют свои свойства постепенно, поэтому поломку водитель может почувствовать не сразу.

Диагностика

Для выявления неисправного амортизатора Мазда 6 GH самостоятельно достаточно сильно рассказать авто руками. Но без чрезмерных усилий, чтобы не погнуть элементы кузова. После раскачки, следует убрать руки, и проследить за моментом прекращения колебательных движений. Исправные амортизирующие механизмы Mazda 6 GH погасят колебания за одно или полтора колебания. Большее количество свидетельствует о выходе устройства из строя.

Также можно использовать визуальную диагностику.

Для этого потребуется установить Mazda 6 GH второго поколения на смотровую яму. Первоначально проверяется наличие масляных потеков. Если имеются, то понадобится удалить, и провести повторную визуальную диагностику через пару дней. Просматриваются штоки амортизаторов на предмет ржавчины и механических повреждений. Дополнительным сигналом, при диагностировании вышедшего из строя механизма, является неравномерное стирание шин, и разрушение верхних опор.

Артикулы передних, задних амортизаторов, пыльников и отбойников Мазда 6 GH

Артикул оригинального амортизатора левого переднего Мазда 6 GH – GS1D34900D и правого – GS1D34700D. Для левой стороны можно использовать и аналоговые варианты:

SH21062G – изготовления фирмы HOLA;
314668 – SACHS;
22248466 – BILSTEIN;
A3890GL – OPTIMAL;
341450 – KAYABA.

Альтернативные варианты для правых передних амортизаторов Mazda 6 GH:

13099GR – FINWHALE;
341449 – KAYABA;
L2013R – MAINE COON;
314669 – SACHS;
22248473 – BILSTEIN.

Для задней оси Mazda 6 GH второго поколения в качестве оригинала амортизатора используется артикул GS1D28700E. Ниже представлены аналоги:

MA33041 – ASHIKA;
JGT1006T – TRW/LUCAS;
349063 – KAYABA;
314664 – SACHS;
19227740 – BILSTEIN.

Также на смену для амортизационных устройств спереди доступны оригинальные пыльники с артикулом GS1D-34-012A и отбойники GS1D-34-111A.

Каталожные номера пружин и опорных подшипников Mazda 6 2

Артикулы оригинальных пружин Мазда 6 GH:

GS1F34011 и GS1R34011 – левая передняя;
GS1D34011 и GS1G34011 – правая передняя;
GAA928011A и GAB128011B – задняя для седана и хэтчбека.

Для замены опорного подшипника сверху передней стойки Мазда 6 GH на оригинал используется артикул GS1D34380A.

В качестве аналога доступны варианты:

STGS1D34380C – производства фирмы SAT;
MS25017 – JIKIU;
RRGS1D34380C – ROADRUNNER;
SAM4107 – MASUMA;
MZSSGHF – FEBEST.

Замена передних амортизаторов Mazda 6 GH

Для замены передних амортизаторов Мазда 6 GH предварительно понадобится подготовить ключи размером на семь, четырнадцать и семнадцать.

Процесс смены состоит из следующих этапов:

Разбираем переднюю стойку

Разбор передних стоек Mazda 6 GH выполняется с использованием ключа размером на девятнадцать и специального устройства для сжима пружины. Разборка ведется в следующем порядке:

Специальным приспособлением сжимается пружина.
Фиксируется шток, и скручивается его крепежная гайка.
Извлекается верхняя опора амортизатора Мазда 6 GH совместно с буферным сжимающим элементом и пыльником.
Демонтируется пружина и защитный колпак амортизатора – при выполнении замены пружины, следует устанавливать новую и на другую сторону.
Последовательно снимаются: пыльник сверху и буфер сжатия;
Проверяется работоспособность амортизирующего механизма – шток устройства несколько раз прогоняется вниз и вверх при вертикально установленном амортизаторе. При наблюдении заеданий, стуков или провалов, следует выполнить замену.

Также в процессе разборки, следует обращать внимание на целостность пыльников, выполняя смену по мере необходимости.

При обнаружении дефектов опорного подшипника Mazda 6 GH или опоры сверху понадобится сменить оба элемента, так как они смонтированы в неразборном узле.

Меняем задние амортизаторы Мазда 6 GH

Для замены задних амортизаторов Mazda 6 2 поколения понадобится две торцевые головки на семнадцать и девятнадцать и удлинитель.

Порядок смены выглядит следующим образом:

Мазда 6 GH устанавливается на ручной тормоз, а затем дополнительно под колеса спереди подкладываются противооткатные упоры.
На следующем этапе потребуется приподнять заднюю сторону Мазда 6 GH, используя подъемник или два домкрата, и установить дополнительные опоры.
Демонтируется колесо со стороны заменяемого амортизатора.
Выкручивается крепежный болт амортизирующего устройства снизу.
Амортизатор отводится в сторону от кулака задней подвески.
Откручивается фиксирующий верхний болт амортизатора к кузову, а затем он извлекается.
Процедура замены идентична для обеих сторон. При этом необходимо выполнять установку запасных частей парами.

Своевременная замена амортизаторов Мазда 6 GH позволяет избежать дальнейшего негативного влияния на элементы подвески.

В процессе ремонта можно заменить пыльник, опорный подшипник, пружину и так далее. Ремонтировать непосредственно амортизирующую стойку не имеет смысла, только замена.

Mazda 6 GH

Подвеска автомобилей D-класса предполагает более сложную конструкцию, чем у сородичей классом ниже.

В нашем случае она полностью независимая. Передняя ходовая Mazda 6 GH состоит из двойных поперечных рычагов, нижние из них крепятся к подрамнику через сайлентблоки. Задняя подвеска Мазда 6 GH многорычажная. На ходу машина получилась жёсткой. Особенно сильно потряхивает на ухабах пассажиров на заднем диване, но этот минус компенсируется отменной управляемостью.

Задняя ходовая Мазда 6 GH схема

Задняя подвеска Mazda 6 GH состоит из: поперечины (1), штанги стабилизатора(2), стойки стабилизатора (3), пружины (4), амортизатора (5), верхнего рычага (6), тормозного механизма (7), кулака (8), заднего нижнего (9), переднего нижнего (10) и продольного рычагов (11).

Пружины и амортизаторы на Мазда 6 GH установлены отдельно друг от друга, а подвеска крепится к кузову и подрамнику через сайлентблоки.

Конструкция передней подвески Mazda 6 GH

Спереди у Мазда 6 GH независимая подвеска.

Основой служат четыре рычажных элемента (по 2 на каждое колесо) и телескопические амортизационные стойки. В верхней части амортизатора расположена пружина спиралевидного цилиндрического типа, а над ней буфер сжатия вместе с верхней опорой. Нижняя часть амортизационной стойки через опору соединяется с нижним рычагом. К нему же с помощью кронштейна крепится поворотный кулак, вторая часть которого через шаровую опору соединена с верхним рычагом.

Нижний рычаг Mazda 6 прикручен к растяжке, а с подрамником его соединяет сайлентблок. Ещё один сайлентблок скрепляет между собой растяжку с подрамником. Последний прикручен к кузовным лонжеронам. Стойку и подрамник соединяет стабилизатор поперечной устойчивости. Завершают конструкцию передней подвески ступицы с радиально-упорными двухрядными шариковыми подшипниками.

Артикулы сайлентблоков и не только

Поиск запчастей для подвески — та ещё задача. Сама покупка не будет проблемой, магазинов с комплектующими для Mazda 6 GH полно. А вот не ошибиться с выбором будет сложнее. Чтобы найти нужные артикулы и убедиться, что детали точно подойдут, порой приходится долго блуждать по тематическим форумам.

Сначала о передней подвеске Мазда 6. Если покупать верхний рычаг в сборе — это обойдётся дорого. Можно конечно поискать на разборках, но это будет кот в мешке. Уберечь себя от лишних трат можно поменяв износившиеся части отдельно. Понадобится верхняя шаровая опора (артикул LYNXauto C1183LR) и сайлентблоки (LYNXauto C8405). С левой и правой стороны детали идентичны друг другу.

Вот ещё несколько артикулов сайлентблоков, подходящих для Mazda 6 GH которые могут пригодиться:

4062-539 – для поперечного развального рычага.
4062-792 – сайлентблок для поперечного нижнего.
GJ6A2-8450 – для верхнего поперечного.
1061-670 – сайлентблок для продольного рычажного элемента.

Рулевая тяга продаётся под каталожным номером CTRCRMZ-55. Её наконечники покупаются отдельно. Артикул правого: 555SE-1791R. А это левый: 555SE-1791L.

Оригинальные

Решились потратиться на оригинальные запчасти?

Вот вам полный список всего, что вам может понадобиться, чтобы довести подвеску Мазда 6 GH до состояния новой.

Для передней части подвески Mazda 6 2 поколения:

Для задней подвески Мазда 6 GH:

GS1D28170 — стойка стабилизатора;
GS1D28156 — втулка стабилизатора;
GS1D28700E — амортизаторы для седанов, выпущенных до февраля 2008 года;
GS1D28700F — для седанов выпуска после февраля 2008;
GS1M28700C — амортизаторы для хэтчбеков до февраля 2008;
GS1M28700D — для хэтчбеков Mazda 6 GH после февраля 2008;
GAA928011A — пружины для седана;
GAB128011B — пружины для хэтчбека;
GS1D2615XA — задняя ступица в сборе.

Сайлентблоки

FEBEST MZAB-154 — нижнего рычага подвески | перед прав/лев |
FEBEST MZAB-105 — сайлентблок задний Мазда 6 GH рычага подвески без кронштейна (гидравлический) | перед прав/лев |
MASUMA RU-496 — верхнего рыч-а подвески | перед прав/лев |

MASUMA RU-550 — продольного рыч-а, крепление к кузову
MASUMA RU-620 — сайлентблок переднего поперечного рыч-а, крепление к ступице
MASUMA RU-551 — переднего поперечного рыч-а, крепление к кузову MAZDA
MASUMA RU-553 — нижнего поперечного рыч-а (под пружину), крепление к кузову
MASUMA RU-601 — сайлентблок ступицы Мазда 6 GH, крепление нижнего поперечного рычага под пружину

Надёжность подвески

Если говорить о болячках Мазда 6 GH, то самая часто встречающаяся – люфт в рулевой. При повороте баранки, если прислушаться, буден слышен стук. Всё дело в изношенной пластиковой втулке на рейке, которую лучше поменять на неоригинальную металлическую.

Первыми в подвеске Mazda 6 GH выходят из строя ступичные подшипники и расходные детали стабилизатора. Эти детали редко выхаживают более 50-60 тысяч километров. Следом на вдвое большем пробеге (90-110 тыс. км) придётся перебирать или менять рычажные элементы. В это же время вы почувствуете, что амортизаторы потеряли былую упругость, но с заменой можно не спешить, они способны пройти ещё тысяч 30-40.

Элементы задней подвески при бережной эксплуатации могут спокойно прослужить 200 000 км.

Передняя ходовая Мазда 6 GH не досаждает поломками. Российские дороги, изобилующие ямами и заплатками, способствуют её преждевременной кончине. Но даже в таких условиях переборка потребуется только на рубеже 120-150 тыс. км. К этому пробегу сайлентблоки могут потерять свою упругость. Задняя подвеска ходит и того дольше. Вся конструкция разрабатывалась специально для второго поколения Mazda 6.

Основной упор сделан на управляемости, а вот комфорт отошёл на второй план. Но в этом и заключается изюминка автомобиля.

Mazda 3 BL

В автомобилях Мазда 3 BL установлены заводские газомасляные стойки амортизаторов. Их замена довольно сложный процесс, но кроме стяжек для пружин никакой другой специальный инструмент не потребуется. Воспользовавшись нашим материалом, легко заменить амортизаторы Mazda 3 BL своими руками.

Признаки выхода из строя амортизаторов

Понять, что стойки Mazda 3 неисправны можно по тому, как ведет себя машина на дороге. Стойки повреждены, если:

Резкое торможение приводит к раскачиванию. Когда подвеска Mazda 3 в норме автомобиль качнется один раз, не более.
Автомобиль дольше тормозит. Это как раз связано с раскачиванием во время торможения. Стойки во время торможения не справляются с вибрацией, и передняя часть автомобиля начинает колебаться вверх-вниз. Как следствие, передние колеса испытывают меньшую нагрузку, торможение становится не достаточно эффективным.
При движении чувствуется дискомфорт. Это и усталость, и укачивание от постоянного колебания автомобиля.
Авто наклоняется в сторону при резких и крутых поворотах больше чем обычно. Ходовая у Мазда 3 плотная, кренится не сильно.
Mazda 3 ведет в сторону. Водитель вынужден постоянно поддерживать траекторию движения подруливанием.

Учитывайте, что амортизационные стойки теряют работоспособность постепенно, ухудшение ездовых свойств не всегда заметно водителю.

Целесообразно диагностировать подвеску Mazda 3 комплексно, так как все вышеуказанные проблемы могут возникать и при повреждении других деталей ходовой.

При проведении диагностики первое, что сделает специалист — осмотрит амортизаторы. Неисправность можно определить визуально. На это укажут потеки на корпусе и штоке, повреждение корпуса стойки и его креплений.

Все элементы подвески Mazda 3 взаимосвязаны между собой, поэтому следствие неправильной работы амортизаторов — дополнительная нагрузка на другие детали.

Если диагностика подтвердила неисправность амортизаторов Мазда 3 БЛ, то тянуть с заменой не стоит. Во-первых, неисправные стойки — это ухудшение управляемости, т.е. больший риск ДТП. Во-вторых, ускорение износа других деталей ходовой.

Артикулы амортизаторов, опорных подшипников, опор, пыльников, отбойников

Оригинальный правый передний амортизатор — BR5V-34-700B, BBM2-34-700C, BBM2-34-700C9A.

Оригинальный левый передний амортизатор — BR5V34900B, BBM2-34-900C, BBM2-34-900C9A.

Есть и хорошие аналоги амортизаторов на Мазда 3. Переднего правого:

DODA 1060140054
STELLOX 4214-0589-SX
FINWHALE 13096GL
Monroe G8804
KAYABA 334701.

Для замены составных частей стоек рассмотрите следующие артикулы.

Артикулы отличного заменителя оригинала опоры переднего амортизатора:

Каталожный номер оригинального опорного подшипника Mazda B39D-34-38XA. Есть и хорошие заменители оригинального опорного подшипника передней стойки Mazda 3 BL:

Артикулы пыльников и отбойников передних стоек:

Для замены задних амортизаторов можно рассмотреть следующие варианты:

Mazda bek628910c – оригинал
MILES DG-02491
MONROE G-1197 – тот же оригинал, но в другой упаковке
SACHS 315-898
TRW/LUCAS JGT-1286T

Артикулы оригиналов и аналогов болта амортизатора задней подвески:

Mazda 9YA02120GD
Mazda 9YA02120MB
Mazda 9YA02120MC
Mazda 9YA02 120GB
STELLOX 79-01101-SX
DOMINANT MZ9Y0A02120GE.

Каталожные номера опоры заднего амортизатора Мазда 3 BL:

Замена передних амортизаторов Мазда 3 BL

Для демонтажа передних амортизаторных стоек Мазда 3 2 поколения потребуются: зубило, ключи размерами 10 мм, 13 мм, 15 мм, молоток.

Снятие амортизаторов на передней оси предполагает следующие действия:

Отделить поворотный кулак от стойки Mazda 3 BL. Необходимо не перетянуть тормозной шланг, иначе он будет поврежден.
Снять амортизационную стойку Мазда 3.

Для установки нужно повторить все действия в обратном порядке.

После такого ремонта нужно отрегулировать сход-развал.

Разборка передней стойки и замена опорного подшипника

Для работы необходимо взять следующие инструменты: шестигранник размером 6 мм, ключ размером 18 мм, плоская отвертка, стяжка пружин. Последовательность действий:

Снять амортизаторную стойку.
Сжать пружину Мазда 3 II при помощи стяжки.

Открутить гайку на штоке. Необходимо придерживать шток ключом, чтобы он не проворачивался.

Поддеть отверткой защитный чехол стойки и снять верхнюю опору стойки в сборе с буфером сжатия.

Верхняя опора стойки, упорный подшипник и буфер сжатия являются единой конструкцией, поэтому, если неисправен один элемент придется менять весь узел.

Снять пружину. Если нужна замена пружин Мазда 3 БЛ, то меняются они парами на одной оси.
Снять пыльник и защитный колпак. Если чехол (пыльник амортизатора Mazda 3 BL) поврежден, его нужно заменить.

Поставить стойку и проверить, как движется шток. Шток должен двигаться плавно и тихо, на нем не должно быть потеков жидкости, повреждений резьбы, иначе амортизатор придется заменить.

Правый и левый амортизаторы нужно менять одновременно.

Для установки нужно проделать все действия в обратном порядке.

После замены амортизаторов или пружин, нужно отрегулировать углы установки колес.

Замена амортизаторов задней подвески Мазда 3 БЛ

Для демонтажа необходимы следующие инструменты: торцевые головки 10 и 15 мм, накидной ключ размером 13 мм, ручной зажим для сварки.

Правая и левая задние стойки Мазда 3 БЛ меняются только парами.

Для начала нужно поставить машину на первую передачу, надежно зафиксировать передние колеса, приподнять заднюю часть и тоже надежно зафиксировать.

Затем надо снять колесо, выкрутить закрепляющий болт и разъединить амортизатор и продольный рычаг подвески.

После этого нужно выкрутить болты, прикрепляющие кронштейн стойки к кузову и снять амортизатор Mazda 3 BL в сборе с кронштейном крепления.

Далее надо открутить гайку, скрепляющую кронштейн и стойку, при этом необходимо держать шток ключом, чтобы не допускать проворачивания.

Снимаем узел, состоящий из кронштейна, буфера сжатия и защитного кожуха, пыльник нужно отсоединить от отбойника и осмотреть, если он имеет повреждения, надо его заменить.

Потом отделяем буфер сжатия от кронштейна, с помощью которого закреплен амортизатор. Буфер также нужно осмотреть, при наличии повреждений к дальнейшей эксплуатации он не пригоден.

Нужно проверить резиновое уплотнение внутри опоры заднего амортизатора Мазда 3 BL, если оно сильно изношено или повреждено, придется опору заменить.

Амортизаторы Mazda 3 сильно страдают от неровных дорог и грязи. Чтобы защитить стойки от грязи, на шток ставится резиновый пыльник, от целостности которого во многом зависит срок службы амортизационных строек. На неровной дороге, при большой нагрузке и высокой скорости амортизаторы испытывают на себе сильные жесткие удары. Это негативно сказывается на их состоянии. Если же амортизаторы уже повреждены, нужно внимательно отнестись к их выбору и замене. От этого напрямую зависит срок службы деталей подвески Мазда 3 BL.

Читайте также:
