1. Мифы и регламент

В народе ходит много слухов и мифов о вариаторе, среди которых два встречаются наиболее часто:

вариатор очень ненадёжный узел и живёт максимум 100 тысяч километров;
вариатор не обслуживается, рабочая жидкость в нём залита на весь срок службы.

По первому пункту ответ очень простой: если знать ограничения вариатора, плюсы и минусы, не насиловать его и не ездить с педалью газа всегда в пол, прослужит он очень и очень долго. К нам приезжают машины с пробегом в 250 тысяч километров и вариатор жив-здоров, не ремонтировался и ломаться не собирается.

По второму пункту всё куда проще: вариатор не обслуживают только при идеальных условиях, когда машина всегда в гараже, долго не стоит на холостых, не перегревается, не возит грузы, не стоит в пробках, температурный режим никогда не опускается ниже нуля и не поднимается выше 30 градусов по Цельсию, все поездки в режиме трассы и никакого бездорожья.

Такое практически невозможно, во всех остальных случаях регламент указывает, что замена масла в вариаторе проводится не позднее 96 тысяч километров, а при интенсивном использовании в неблагоприятных условиях – 60 тысяч километров пробега.

2. Джентльменский набор для вариатора

Правильная замена масла в вариаторе Додж Калибр невозможна без следующих позиций: 8 литров масла стандарта CVTF+4 или NS-2, металлическая прокладка поддона вариатора, фильтр грубой очистки поддона вариатора, фильтр тонкой очистки маслоохладителя и прокладка маслоохладителя.

Набор для полного обслуживания вариатора Додж Калибр

Не забываем про верных друзей, набор смазок и очистителей. Сегодня нам будет помогать второй слева, с красной крышкой.

Рабочий набор смазок и очистителей

Перед заменой не лишним будет осмотреть масляный контур охладителя вариатора на наличие повреждений и течей: при пробеге от 60-80 тысяч километров трубки начинают слегка подтекать, уменьшая уровень рабочей жидкости. Если это ваш случай – работы лучше совместить.

Инструменты разложены, все нюансы учтены. В бой!

3. Замена масла в вариаторе

Вывешиваем автомобиль, ставим бочку для слива масла под поддон вариатора, откручиваем пробку и сливаем половину рабочей жидкости.

Слив половины масла вариатора Додж Калибр

Дожидаемся прекращения самотёка, откручиваем все болты по периметру поддона и очень аккуратно отсоединяем его: он полон маслом, легко испачкаться. Как жаль, что в родном поддоне нет пробки в нижней точке, но при желании можно взять аналогичный от Mitsubishi и при следующей замене сливать сразу всё. Опять ждём пока не стекут остатки масла, после чего аккуратно снимаем все капли с болтов, крепящих блок клапанов: опыт показывает, что там скапливается самое густое масло с мелкими металлическими фракциями – продуктами износа.

Вариатор Додж Калибр со снятым поддоном

Снимаем кожух воздушного фильтра, аккумулятор и аккумуляторную площадку, получаем доступ к маслоохладителю. В нашем случае сразу поменяли трубки масляного контура на новые, на фотографии слева, идут на радиатор.

Вид на маслоохладитель вариатора Додж Калибр сверху

Откручиваем маслоохладитель, вынимаем фильтр тонкой очистки. Свежее масло прозрачное и имеет зеленоватый оттенок, отработавшее становится почти коричневым, на фотографии видны отложения. Меняем фильтр на новый, не забыв поставить свежую прокладу.

Изучаем поддон вариатора, в особенности два магнита, на наличие загрязнений. Большое количество металлической пыли указывает на сильный износ, у нас – всё хорошо.

Продукты износа на магнитах поддона вариатора

Вымываем поддон и магниты, очищаем корпус вариатора, ставим свежую прокладку и готовимся к сборке.

Очищенный поддон вариатора с новой прокладкой

Аккуратно закручиваем болты, не перетягивая, ибо резьбу потом восстановить будет очень проблематично даже специальными вставками. Опускаем машину и через трубку щупа заливаем масло. Прогреваем автомобиль, сверяемся с температурным графиком, контролируя уровень масла по щупу, и доливаем по необходимости после выхода трансмиссии на рабочий диапазон температур.

Уровень масла на щупе после замены

Внимательный владелец сразу почувствует и услышит разницу, а все остальные просто будут знать, что машина их не подведёт, потому что своевременное обслуживание всегда лучше устранения неисправностей.

Прежде чем чистить форсунки, решил провести ревизию топливного насоса и фильтров тонкой и грубой (сеточка) очистки. Они расположены прямо в бензонасосе, поэтому процедура замены непростая. Но при наличии гаража, инструмента и времени вполне себе осуществимая. Мануалов и инструкций на Драйве уже масса, всем авторам огромное спасибо за подробные инструкции — без вас я бы туда не полез. Но внесу свои пять копеек и прикреплю подробный фотоотчет.

Для всей процедуры потребуются:
— фильтр N1335069 (в комплекте уже шла сеточка, есть сеточка отдельно, номер KR1001F)
— самый маленький хомут
— ключ или бита TORX T55 (во всех наборах обычно до 50, поэтому лучше покупать биту, чаще встречается)
— молоток и ударопрочная отвертка/стамеска/долото/большое сверло )))
— плоская отвертка
— плоскогубцы
— нож
— фен (я использовал обычный)
— шуруповерт/дрель с регулируемыми оборотами и сверло на 6
— куча тряпок
— пылесос (в идеале)

Начинаем со снятия заднего дивана. Откручиваем два больших болта и вытаскиваем диван из салона.
Снимаем ковер шумоизоляции и открывается такой вид:

Нас интересует люк со стороны водителя, именно под ним скрывается бензонасос. Лючок открывается очень легко, поддели отверткой и он у вас в руках.

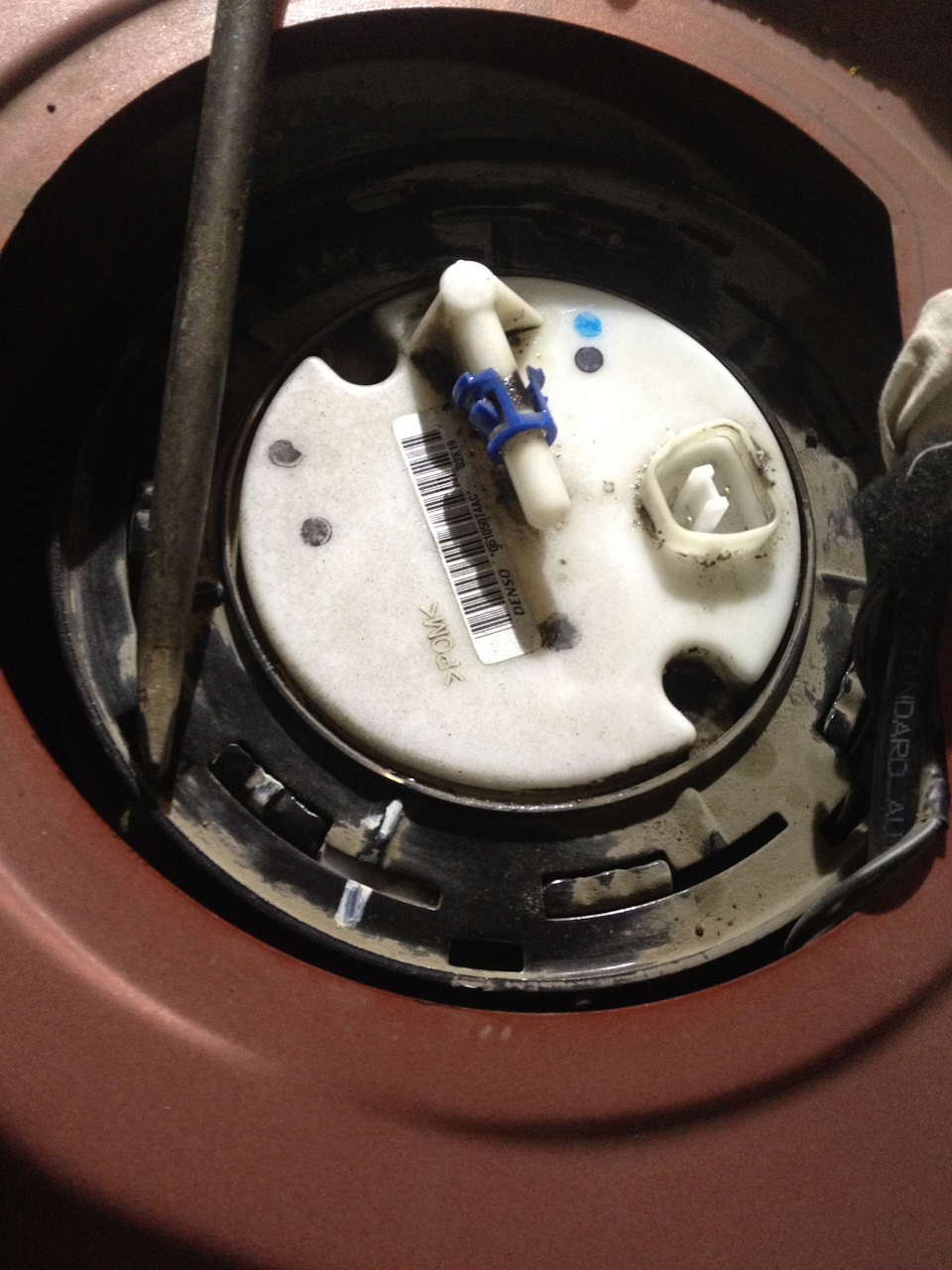

Открыв люк получаем доступ к верхней крышке бензонасоса. В пространстве под пластиковым лючком скапливается ОГРОМНОЕ количество пыли и грязи. Я не понимаю, откуда она там берется, но ее количество поражает. Поэтому вооружаемся тряпками, пылесосом и терпением и отмываем/вычищаем рабочую зону.
Рекомендую сразу вычистить все углубления и полости — там тоже очень много пыли.
Берем молоток и ответку и сбиваем стопорное кольцо. Отметка краской есть, поэтому при установке обратно перепутать не получится.
Снимаем фишку насоса (держится на одном фиксаторе, нажимаем на него и тянем вверх), подкладываем тряпки везде, где можем вокруг шланга и снимаем сам шланг (нажимаем с двух сторон на усики крепления и вытаскиваем). При снятии шланга начинает выливаться бензин. В моем случае его было не очень много, пара тряпок впитали в себя 90% потерь.
И еще раз все протираем от грязи и бензина.

Аккуратно поддеваем край насоса отверткой и вытаскиваем его. Процедуру производить очень аккуратно — поплавок можно погнуть, он достаточно длинный. И не потеряйте уплотнительную резинку.

Еще раз убираем открывшуюся взору грязь. И закрываем доступ к баку на время работы с насосом. Топливный шланг и провода с фишкой лучше закрепить наверху.

Кстати: для крепления провода с фишкой на нем и на металле есть специально закрепленная липучка! Об этом я догадался только когда все собирал :) Удобно и практично, хоть и данный узел на Калибре вроде как необслуживаемый. Если обратить внимание, то на второй фотографии справа ее видно.

Переходим к разборке самого насоса.

Снимаем две фишки с верхней крышки.

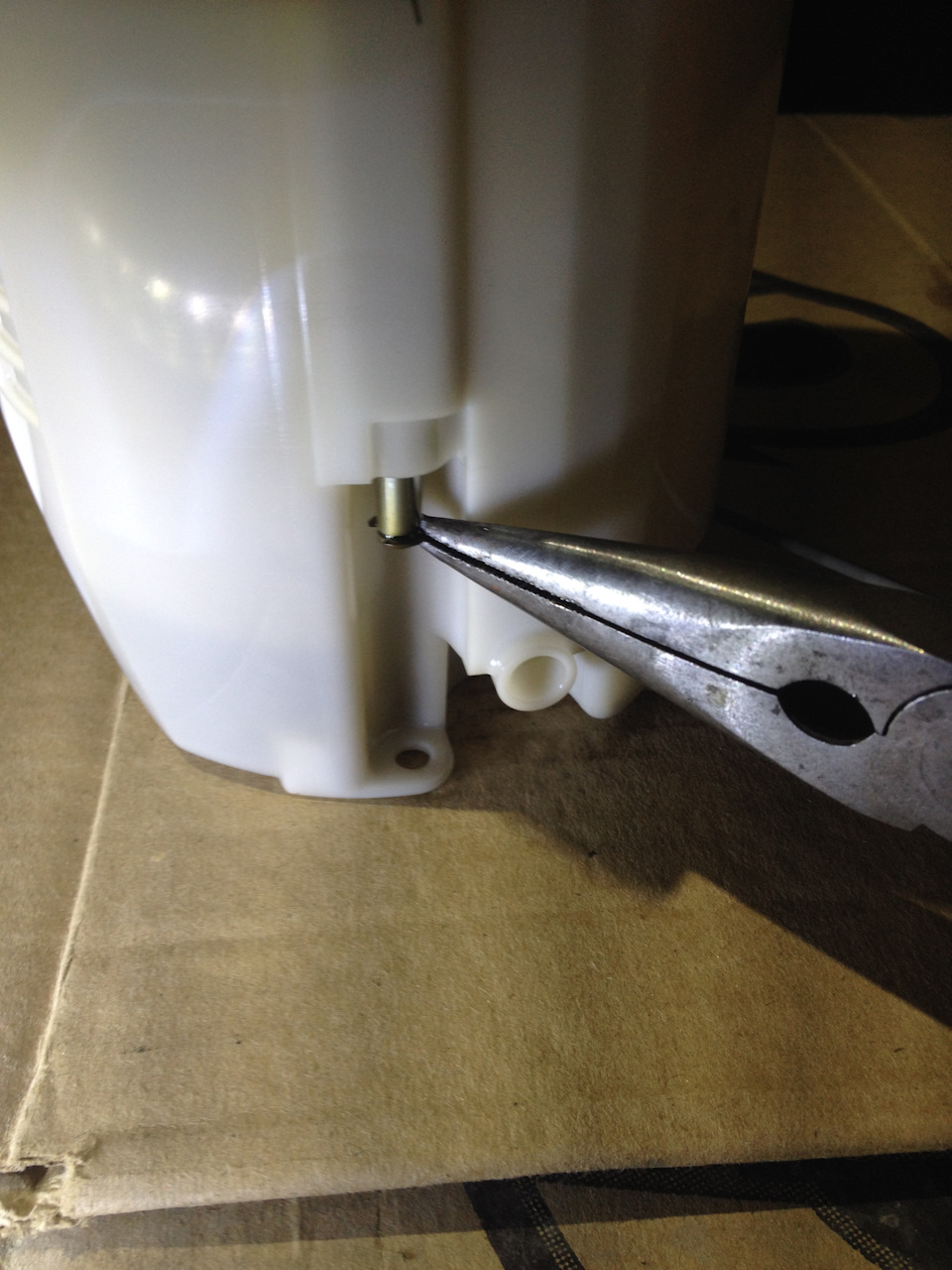

Снимаем стопорное кольцо с направляющей (та, что с пружиной), снимаем крышку и видим следующее:

Отщелкиваем три фиксатора по кругу и достаем внутренности. Сразу видим состояние сеточки. В моем случае вскрытие показало, что вскрытие было не зря. Сеточка вся черная, есть пятно какой-то смолы или хрен пойми чего еще. И это при условии, что последние полтора года машина заправлялась исключительно на проверенных заправках, а два года назад по словам предыдущего владельца, полностью менялся бензонасос в сборе. Вот такой у нас бензин (

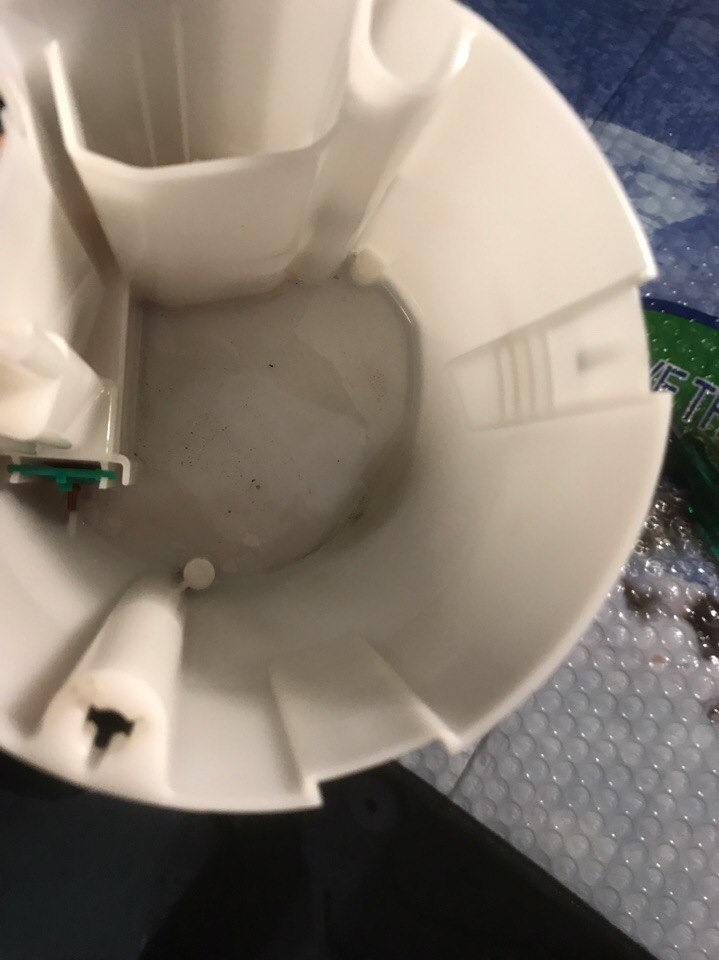

В самом стакане почти нет грязи, но мелкий песок все же есть. Моем.

Далее вытаскиваем насос с сеточкой и клапан. Все закреплено без защелок, просто тянем на себя. И насос и клапан стоят очень плотно, но извлекаются без проблем.

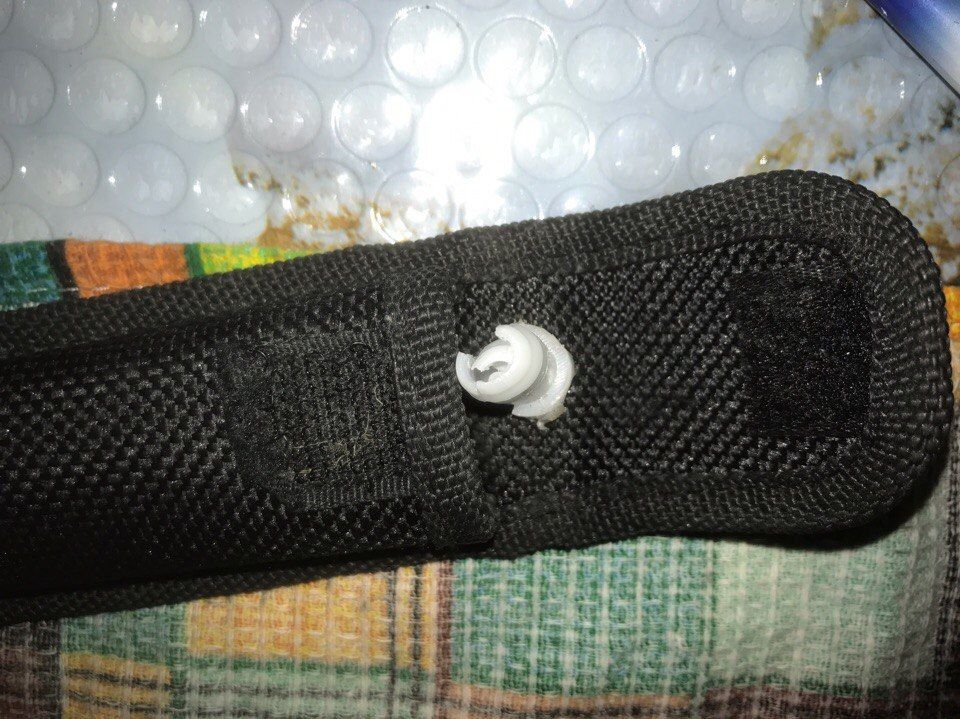

Клапан. При снятии стопорное кольцо маленькой сеточки (второе пластиковое кольцо на фото, которое меньше), сместилось к верхней резинке. Его необходимо вернуть на место.

Отсоединяем сеточку от насоса (тоже просто тянем) и приступаем к замене на новые детали.

Ставим новую сеточку из комплекта, меняем все резинки и пластиковые колечки. А дальше начинается самое сложное: крышка указанного комплекта нам не подходит. Поэтому с НОВОЙ крышки срезаем втулку вместе со шлангом.

Пытался обойтись без этого шага, но снять шланг ни с одной, ни с другой крышки у меня не получилось. Нагревал, тянул — все без результатов.

Поэтому берем шуруповерт со сверлом на 6 и АККУРАТНО высверливаем из шланга втулку. Высверлить необходимо стенки втулки, но не до конца, чтобы не повредить сам шланг. Далее плоскогубцами через тряпочку аккуратно ломаем остатки втулки прямо внутри шланга и вытаскиваем остатки. Следите за тем, чтобы кусочки пластика и опилки при этой процедуре не попали внутрь шланга. После извлечения остатков — проверьте и потрясите шланг.

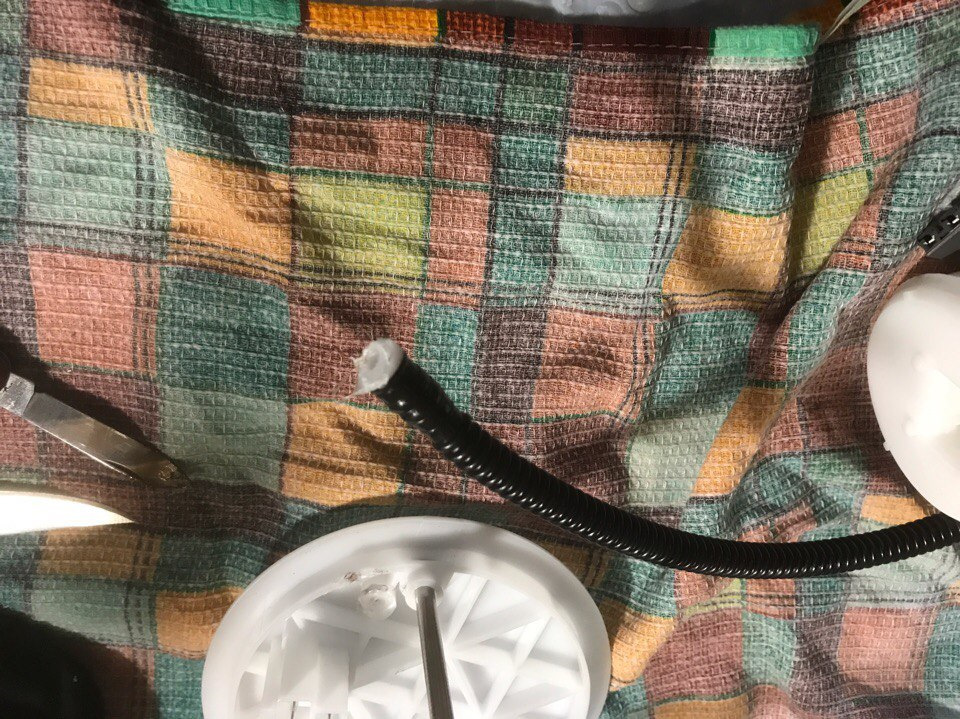

Срезаем со втулки старой крышки старый шланг.
На новый шланг одеваем хомут, прогреваем край феном и аккуратно одеваем на старую крышку. Заходит очень плотно, но заходит :) Главное прогреть. И закрепляем хомутом. Тут главное не перестараться, чтобы не сломать втулку.

И приступаем к сборке в обратном порядке. Лично у меня основная сложность возникла при укладке шлангов — толстый шланг в стакане лежит под одной из защелок. Пришлось повозиться, чтобы все улеглось правильно.

Ставим насос на место и тем же молотком возвращаем стопорное кольцо на исходную. Я предварительно смазал нижнюю часть кольца WD-шкой. Без нее закрыть его не получилось.
Подключаем фишку и шланг.

Чтобы избежать подсоса воздуха в двигатель, после установки насоса снял шланг с топливной рампы (под капотом), подложил туда тряпок и включил зажигание (не заводя двигатель) до того как из него пошел бензин. Буквально на пару секунд. Сначала булькнуло — вышел воздух, потом полился бензин. Стави шланг на место и заводим двигатель. Радуемся, что все работает.

После этой процедуры пропало дрожание на холостых и при переключении передач. Прибавки к динамике особой не ощутил. За расходом понаблюдаю, но, думаю, после чистки форсунок и дроссельной заслонки он должен немного упасть.

БЕСПЛАТНАЯ ДИАГНОСТИКА
ПРИ РЕМОНТЕ

1. Классификация фильтров

Фильтр тонкой очистки вариатора Додж Калибр зачастую называют фильтром маслоохладителя, равно как фильтр грубой очистки называют фильтром поддона вариатора. Связано это с местом их установки, вот только фильтр грубой очистки крепится к блоку клапанов, к которому подобраться можно сняв поддона вариатора, а фильтр тонкой очистки – внутри корпуса варитора, под маслоохладителем/крепёжной пластиной, но не внутри самого маслоохладителя.

2. Отличия по году

У дорестайлинговых Додж Калибр под аккумулятором стоит маслоохладитель вариатора, подробно рассмотренный в отдельной статье, из которой видно, что элемент цельный и в нём нет установочных отверстий под фильтр.

Вид на маслоохладитель вариатора сверху

У рестайлинговых версий Додж Калибр под аккумулятором стоит крепёжная пластина, в которую входит контур охлаждения вариатора.

Вариатор без маслоохладителя (рестайл)

Достаточно открутить её и сразу станет ясно, что фильтр устанавливается внутрь самого вариатора. Если присмотреться к внутренней части снятой пластины, виден круглый масляный отпечаток фильтра тонкой очистки.

Место для установки фильтра маслоохладителя

Кратко резюмируя статью: набор для замены масла в вариаторе Додж Калибр не зависит ни от года, ни от комплектации, ни от страны выпуска автомобиля.

БЕСПЛАТНАЯ ДИАГНОСТИКА
ПРИ РЕМОНТЕ

1. Регламент замены топливного фильтра

У Додж Калибр и Джип Компас нет регламента по обслуживанию топливной системы. В идеальном мире это работает, но мы все знаем качество нашего бензина, поэтому вопрос замены топливного фильтра крайне актуален. Стандартный межсервисный отраслевой интервал для бензиновых двигателей составляет 60 тысяч километров, однако поменять его не так просто, как кажется: каталог Dodge гласит, что топливный насос необслуживаемый, то есть идёт в сборе с фильтром. Согласитесь, покупать каждый раз насос накладно, тут явно недоработка у Chrysler LLC, тем не менее есть доступный способ полностью перебрать насос и поменять топливный фильтр Додж Калибр.

2. Эффективность очистки

Самый явный показатель неполадок с топливной системой – пониженное давление в рампе. Руководство по ремонту гласит, что при включенном зажигании насос должен создавать давление 407 KPa (+/- 34 KPa). Бывает, что машины приезжают с откровенно низкими показателями.

Пониженное давление топливного насоса

Другие характерные симптомы неполадок топливной системы: повышенный расход, плохой запуск, подрагивание на холостых, провалы при наборе скорости. Рано или поздно всё это приводит к переборке топливной станции Додж Калибр. На самом деле внутри неё находятся два фильтра: грубой и тонкой очистки. Чтобы добраться до них, для начала нужно снять заднее сиденье.

Додж Калибр со снятым задним сиденьем

В данном случае перед нами переднеприводный Додж Калибр, поэтому снимаем заглушку только с пассажирской стороны.

Лючок топливной станции

Видим стопорную пластину, удерживающее станцию, и два разъёма, топливный и электрический: первый отвечает за подачу бензина в двигатель, по второму осуществляется питание бензонасоса и считывание сигнала с уровня топлива (поплавка).

Топливная станция с подключенными разъёмами

Снимаем оба. Немного бензина прольётся на бензобак, с этим нужно смириться. Процедуру лучше проводить почти на пустой бак и в проветриваемом помещении. Откручиваем стопорную пластину.

Станция со снятыми разъёмами и без стопорной пластины

Аккуратно достаём топливную станцию и несём к столу. Часть бензина остаётся внутри топливного насоса и фильтров, поэтому не забываем запасаться картоном потолще и ветошью для его впитывания.

Топливная станция перед переборкой

Первым делом снимаем поплавок и откладываем в сторону.

Станция без топливного уровня (поплавка)

Достаём топливный насос с фильтрами из корпуса станции. По хомутам видно, что до нас насос уже перебирали, что подтверждают слова владельца.

Частично разобранный топливный узел

Если заглянуть вовнутрь корпуса топливной станции, видна осевшая грязь, при этом пробег машины после замены фильтров не превышает 60 тысяч километров.

Грязь на дне корпуса топливной станции

Фильтр грубой очистки тоже не блещет чистотой, далёк от первозданного белого цвета и с внешней стороны невооружённым глазом видны отложения.

Грязь на фильтре грубой очистки Додж Калибр

Разбираем узел дальше. Слева направо лежат:
– фильтр тонкой очистки, соединённый трубкой с верхней крышкой топливной станции;
– топливный насос;
– фильтр грубой очистки;
– корпус топливной станции;
– пружина;
– фиксатор;
– редукционный клапан;
– поплавок.

Полностью разобранная топливная станция Додж Калибр

Теперь, когда всё разобрано на составляющие, можно подробно рассмотреть каждую из них, сравнить старые запчасти с новыми. К примеру, фильтры грубой очистки.

Топливные фильтры грубой очистки: старый и новый

Внутри фильтра тонкой очистки ситуация не лучше, грязи предостаточно, чтобы забить топливные форсунки, даже на просвет видна ощутимая разница.

Грязь внутри фильтра тонкой очистки

Если вскрыть корпус фильтра, сразу становится понятно, почему топливный насос, форсунки и двигатель работали не в полную силу.

Топливные фильтры тонкой очистки: старый и новый Старый фильтр тонкой очистки в разрезе

3. Переборка

Переборка топливной системы Додж Калибр начинается с вот такого простого набора: кронштейн фильтра грубой очистки, непосредственно топливный фильтр, три уплотнительных кольца и два фиксатора (один запасной).

Новые топливный фильтр грубой очистки, уплотнители и фиксаторы

Большое и маленькое кольца устанавливаются на редукционный клапан, среднее – на топливный насос Додж Калибр.

Редукционный клапан топливного насоса

Как раньше уже упоминали, Chrysler LLC не подразумевают обслуживание топливной станции, тем не менее без особых сложностей можно подобрать аналогичный узел от ряда автомобилей Mitsubishi. Фильтр тонкой очистки продаётся вместе с верхней крышкой, которая отличается от оригинальной: меньший посадочный диаметр и другое направление подающей трубки.

Верхние крышки топливной станции: Dodge и Mitsubishi

Решение очень простое – переставить оригинальную верхнюю крышку топливной станции на новый фильтр тонкой очистки. Первый способ – промышленным феном разогреть комплектную топливную трубку со стороны верхней крышки, снять и на горячую переставить на оригинальную. Минус заключается в том, что трубки термоусаживаются и обладают эффектом памяти, поэтому повторный нагрев не всегда обеспечивает прилегание, выдерживающее высокое давление внутри топливной системы.

Переустановка верхней крышки на трубку из комплекта

Второй способ – снять комплектную трубку с обеих сторон и при помощи фена поставить полностью новую по схеме, описанной выше. Так надёжней, пусть и несколько затратней.

Новая топливная термоусадочная трубка вместо комплектной

Перед установкой в обязательном порядке вымываем всю грязь с верхней крышки и корпуса топливной станции.

Топливная станция перед сборкой

Собираем воедино, надеваем поплавок, ещё раз проверяем на прочность и ставим узел обратно вовнутрь бензобака.

Полностью перебранная топливная станция Додж Калибр

Остаётся установить на место стопорную пластину, надеть разъёмы, прикрыть лючок и вернуть заднее сиденье на место.

Стопорное кольцо топливной станции

На выходе получаем более уверенную работу двигателя, уменьшенный расход и облегченный запуск. Не стоит забывать, что замена топливных фильтров Додж Калибр это первый из двух этапов по обслуживанию топливной системы: после такой процедуры необходимо провести чистку форсунок чтобы быть полностью уверенным в своём автомобиле, вернуть ему молодость и резвый старт со светофора.

итак, пришли подарки Доджику,
с недавних пор начал пинаться, редко но неприятно.
срацу заказал фильтр, и пришёл он вместе с сетчатым грубой очистки,
так же свечи иридиевые.
хоть и много планов, но финансово пока только ТО есть возможность проводить.
а хочется, и двигатель 2,4 + 4WD именно на Калибер поставить,
не понравился мне Компас в первой банке, во второй хорош конечно, но цена пока для нас не подъёмна.

на этом сердечнике заменил все резинки, и с силой вставил в новый корпус, боялся, что не подойдёт, но встал как родной.

второй нюанс, это крышка от НОВОГО фильтра, гораздо меньше, чем крышка от СТАРОГО, в итоге нужно черный шланчик который входит в новую шрышку аккуратно снять ( я сломал штуцер и вытащил внутренности поломанные, так проще) затем одеваем шланчик на старую крышку, и обжимаем обжимкой.
